Hydraulique tracteur : comprendre le circuit pour éviter les pannes à froid
En hiver, le circuit hydraulique est l'un des premiers systèmes à révéler ses faiblesses. Relevage inactif au démarrage, direction assistée dure, distributeurs lents : ces symptômes traduisent un circuit qui peine à monter en pression par temps froid. Sur des John Deere, New Holland, Case IH, Massey Ferguson, Fendt, Deutz-Fahr ou Claas, un diagnostic rapide avant l'hiver évite souvent l'immobilisation.
Comment fonctionne l'hydraulique d'un tracteur ?
L'hydraulique agricole repose sur un principe simple : une pompe transforme l'énergie mécanique du moteur en pression de fluide. Ce fluide sous pression circule dans un réseau de flexibles hydrauliques et de distributeurs pour actionner le relevage, la direction assistée ou les vérins. La régularité du débit de la pompe et la viscosité de l'huile conditionnent directement la réactivité de tout le système.
Il existe deux grandes architectures. Les circuits à centre ouvert, très répandus sur les tracteurs anciens, laissent le fluide circuler en permanence vers le réservoir tant qu'aucun organe n'est sollicité. Les systèmes à centre fermé coupent le débit dès que la demande de l'outil est nulle. Dans les deux cas, le froid est un facteur aggravant : l'huile devient plus visqueuse, circule moins facilement et oblige la pompe à forcer davantage.
Pompe hydraulique tracteur : le premier point à contrôler
La pompe hydraulique génère le débit qui permet au fluide d'atteindre la pression nécessaire. Sur les tracteurs agricoles, les pompes à engrenages sont les plus courantes ; les modèles récents utilisent des pompes à cylindrée variable qui adaptent le débit à la demande de l'outil.
Par temps froid, une pompe déjà usée ne compense plus la viscosité accrue de l'huile. Le débit chute, la montée en pression devient insuffisante. Sur un Massey Ferguson ou un Deutz-Fahr, ce défaut se manifeste dès les premières minutes après le démarrage, parfois seulement sous charge. Un bruit de cavitation à froid — la pompe qui « aspire dans le vide » — est souvent le premier signal audible d'une usure interne avancée.

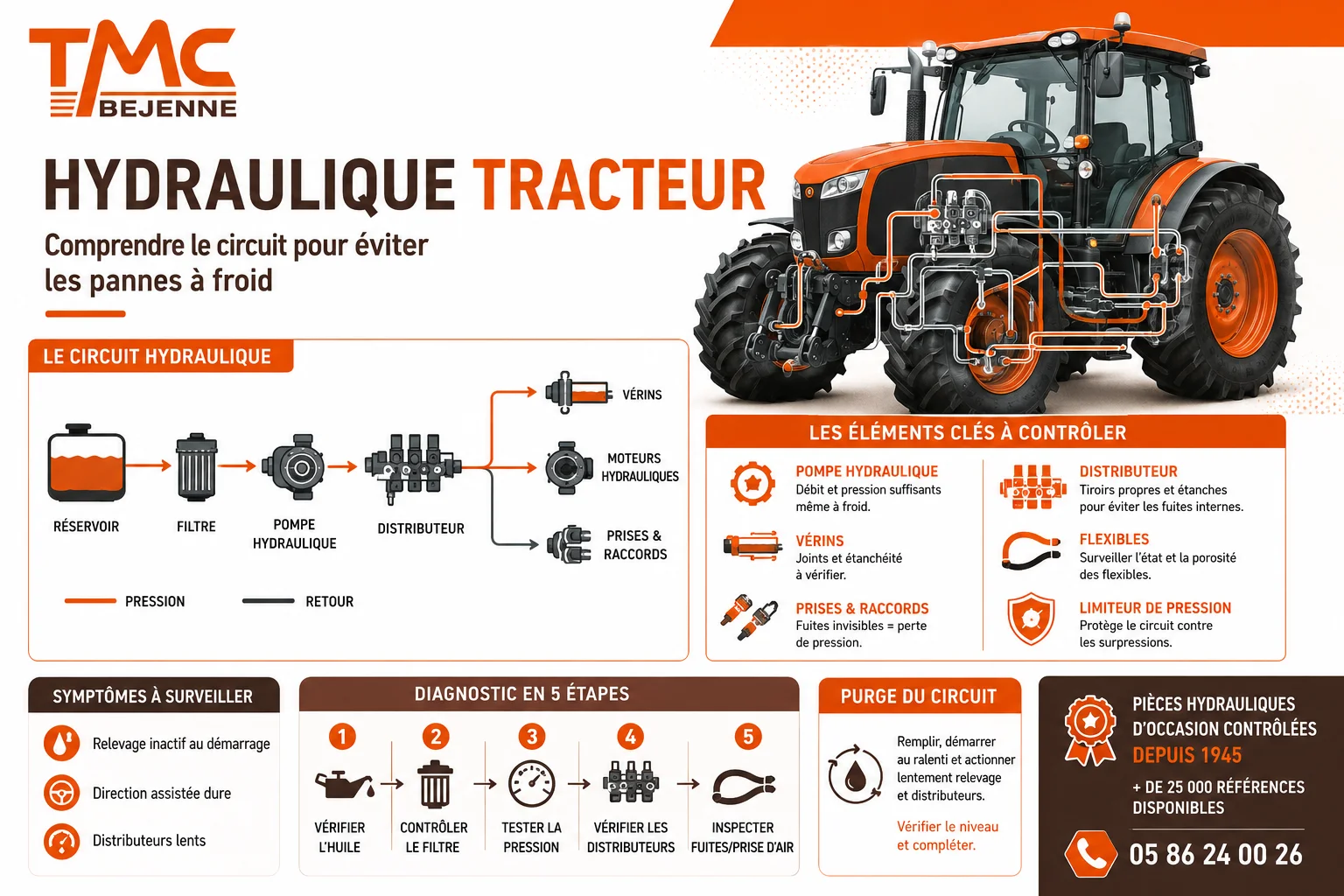

Quels sont les éléments d'un circuit hydraulique de tracteur ?
- Pompe hydraulique : source de pression du circuit, pièce centrale du diagnostic.
- Distributeur hydraulique tracteur : oriente le fluide via des tiroirs coulissants. Des tiroirs usés fuient en interne et font chuter la pression sous charge.
- Vérins : transforment la pression en mouvement. Joints à surveiller, surtout après une saison d'utilisation intensive.
- Moteurs hydrauliques : convertissent la pression en rotation pour entraîner un organe.
- Flexibles hydrauliques et connexions : véhiculent le fluide. Une porosité ou une fuite suffit à faire chuter la pression.
- Limiteur de pression et soupape de sécurité : protègent le circuit contre les surpressions. Un limiteur défaillant peut laisser fuir la pression sans que la pompe soit en cause.
- Multicoupleurs : raccords rapides pour outils frontaux et arrière. La compatibilité des raccords (push-pull ou à billes) est à vérifier à chaque changement d'outil.
Problème relevage tracteur : comment l'interpréter
Le relevage avant et le relevage arrière sont les premiers systèmes affectés par une défaillance hydraulique à froid. Il faut distinguer deux situations bien différentes.
Un relevage qui ne répond pas au démarrage mais finit par fonctionner après quelques minutes de chauffe oriente vers une huile trop froide ou un filtre partiellement colmaté. En revanche, un relevage qui refuse de monter même à chaud, ou qui descend spontanément, traduit un défaut plus installé : pompe usée, distributeur hydraulique qui fuit en interne, ou soupape de consigne mal réglée. Sur un John Deere ou un Fendt, le relevage arrière partage souvent le même circuit que la direction assistée : un problème de pompe se répercute alors simultanément sur les deux fonctions.
Distributeur hydraulique tracteur et branchement : ce qu'il faut vérifier
- Branchement distributeur hydraulique : vérifier la propreté et l'étanchéité de chaque raccord avant l'hiver. Un raccord encrassé ou mal emmanché introduit de l'air dans le circuit.
- Kit distributeur hydraulique double effet : si les tiroirs fuient en interne, le remplacement est souvent plus économique qu'une réparation.
- Distributeur pour chargeur frontal : composant très sollicité, à inspecter en priorité. Vérifier la souplesse d'utilisation des commandes et l'étanchéité des tiroirs.
- Compatibilité des raccords : coupleur push-pull et raccord à billes ne sont pas interchangeables. Un raccord incompatible peut provoquer une perte de charge immédiate sans défaut apparent sur la pompe.
Prise et raccord hydraulique : les fuites qui passent inaperçues
Les prises et raccords hydrauliques, notamment les multicoupleurs, sont des points de fuite fréquents que l'on sous-estime. Par temps froid, les joints durcissent et leur efficacité diminue. Un raccord qui ne présentait aucun suintement en saison tempérée peut se mettre à fuir dès les premiers froids.
Un contrôle visuel rapide après une nuit froide suffit à repérer une fuite fraîche : inspecter les raccords, les flexibles et les coudes sous le tracteur. Une fuite côté aspiration de la pompe — côté réservoir — suffit à provoquer une cavitation et une perte totale de débit, même si la pompe elle-même est en bon état.
Comment purger un circuit hydraulique de tracteur ?
La purge est nécessaire après tout remplacement de composant ou de flexible, ou si de l'air s'est introduit dans le circuit. Elle se réalise en quelques étapes simples.
Remplir le réservoir avec une huile hydraulique de la viscosité préconisée par le constructeur, puis démarrer le moteur au ralenti quelques minutes sans solliciter le circuit. Actionner ensuite lentement et plusieurs fois le relevage et les distributeurs pour chasser progressivement l'air. Vérifier le niveau d'huile après l'opération et compléter si besoin. Sur certains modèles Case IH ou New Holland, un point de purge dédié est prévu sur le filtre ou sur la pompe : se référer à la documentation constructeur.
Comment diagnostiquer une panne hydraulique sur un tracteur ?
Le diagnostic suit une logique d'élimination rigoureuse :
- Commencer par l'huile : niveau, aspect, viscosité. Un fluide pollué ou dégradé est souvent la cause la plus simple à corriger.
- Contrôler le filtre hydraulique : un filtre colmaté restreint le débit avant même d'atteindre la pompe.
- Tester la pression en sortie de pompe : si insuffisante, la pompe est en cause.
- Vérifier les distributeurs sous charge : un tiroir qui fuit consomme de la pression sans que la pompe soit défaillante.
- Inspecter les flexibles et connexions : une prise d'air côté aspiration suffit à provoquer une cavitation.
Sur les circuits hydrauliques tracteur Renault, Ford, Massey Ferguson ou John Deere, les schémas de principe sont disponibles dans les manuels d'atelier et restent une aide précieuse pour localiser les composants avant intervention.
Pour toute recherche de pièce hydraulique d'occasion contrôlée — pompe, distributeur, vérin — TMC Bejenne accompagne les exploitants depuis 1945, avec plus de 25 000 références disponibles. Tél. 05 86 24 00 26.
Une pompe transforme l'énergie mécanique du moteur en pression de fluide. Ce fluide circule dans le circuit via des flexibles et des distributeurs à tiroirs pour actionner le relevage, la direction assistée ou les vérins. La régularité du débit et la viscosité de l'huile conditionnent la réactivité de l'ensemble.
Commencer par l'huile et le filtre, puis tester la pression en sortie de pompe. Si la pression est correcte mais le relevage ne répond pas, orienter vers le distributeur ou une fuite interne. Un bruit de cavitation à froid indique généralement une difficulté d'aspiration plutôt qu'une pompe morte.
Pompe, réservoir, filtre, distributeurs à tiroirs, vérins, moteurs hydrauliques, flexibles, raccords et limiteur de pression. Chacun peut être à l'origine d'une perte de rendement. Le froid agit comme révélateur sur les composants déjà fatigués.
Après remplacement d'un composant ou d'un flexible, démarrer au ralenti puis actionner lentement et plusieurs fois le relevage et les distributeurs. Compléter le niveau d'huile après l'opération. Pour toute question technique, TMC Bejenne est joignable au 05 86 24 00 26.
