Pivot de pont avant d'occasion pour tracteur

Le pivot, point d'articulation du pont avant

Sur un tracteur, la direction repose sur le pont avant. Chaque roue directrice est portée par une fusée, ou porte-fusée, qui tourne autour d'un axe : le pivot. Cet axe est guidé par des bagues ou des roulements coniques, réglé par des cales et protégé par des joints qui empêchent la boue, la poussière et l'eau d'atteindre les portées. L'ensemble encaisse simultanément le poids de l'avant de la machine, les efforts latéraux du braquage et les chocs remontant du sol.

C'est une pièce d'usure au sens strict : elle travaille en frottement à chaque mouvement de volant, y compris à l'arrêt lorsque l'opérateur ajuste sa position. Sa longévité dépend donc du graissage, de l'étanchéité et des conditions de travail bien plus que de l'âge du tracteur.

Pivot de pont avant 4 roues motrices ou 2 roues motrices

Sur un tracteur 2 roues motrices, le pivot reste relativement simple : un axe vertical qui s'articule dans un logement de l'essieu, sans transmission de puissance. Sur un tracteur 4 roues motrices, il devient nettement plus complexe car la roue doit à la fois s'orienter et rester entraînée. Le pivot est alors creux ou associé à un joint homocinétique, avec un passage pour l'arbre de roue qui alimente le réducteur de roue. Selon le modèle de tracteur, le montage, les cotes et le mode de réglage varient sensiblement.

Schéma et démontage du pont avant : où se situe le pivot

• En vue éclatée, on trouve au centre le carter de pont avant, qui abrite le couple conique et le différentiel.
• Le pont repose sur le châssis par l'intermédiaire du berceau, qui lui permet d'osciller.
• De chaque côté, les trompettes se terminent par le nez de pont, qui reçoit les pivots supérieur et inférieur.
• Le porte-fusée pivote autour de ces axes et porte le moyeu, puis le réducteur de roue sur les ponts moteurs.
• L'arbre de roue traverse l'ensemble, avec son joint homocinétique au niveau du pivot.
• Les biellettes et les vérins de direction relient les deux porte-fusées.

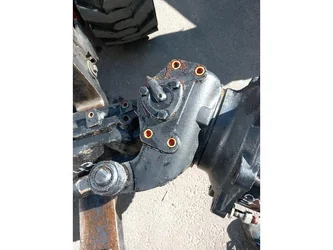

Pivot, fusée et nez de pont : comment s'articule l'ensemble

Le nez de pont désigne l'extrémité de l'essieu avant qui reçoit le pivot. C'est dans cette zone que se concentrent les efforts : le nez de pont supporte le pivot, la fusée porte le moyeu, et l'arbre de transmission traverse l'ensemble sur les machines à quatre roues motrices. Un jeu qui apparaît au pivot se propage rapidement à ces organes voisins, d'où l'intérêt d'intervenir tôt. Le remplacement d'un pivot n'est donc jamais totalement anodin : il faut déposer la roue, souvent la fusée, parfois vidanger le carter. Autant profiter de l'opération pour contrôler l'ensemble des pièces environnantes.

Les signes d'usure d'un pivot de pont avant

• Un jeu perceptible à la roue avant, tracteur levé et calé.
• Une direction devenue floue, avec un temps mort au volant.
• Des claquements métalliques lors des changements de direction.
• Un point dur ou un braquage qui accroche en fin de course.
• De la graisse rejetée, un joint déchiré ou un soufflet fendu.
• Une usure irrégulière des pneumatiques avant.

Ces symptômes se manifestent progressivement. Beaucoup d'exploitants s'y habituent, jusqu'au jour où le jeu devient dangereux sur route ou provoque la rupture d'une pièce plus coûteuse.

Ce qu'un pivot usé entraîne sur le reste de la machine

• Une usure accélérée des bagues, des roulements et des joints d'étanchéité.
• Des contraintes anormales sur les biellettes et les vérins de direction.
• Un désalignement du train avant, donc une consommation de pneumatiques.
• Des vibrations transmises au châssis et à la cabine.
• Un risque accru lors des déplacements routiers en charge.

Pivots de pont avant d'occasion disponibles chez TMC Bejenne

Le stock couvre principalement des pivots de tracteurs, mais aussi des pièces issues de chariots télescopiques et, plus rarement, de presses. Chaque fiche produit indique la marque et le modèle de la machine d'origine, ce qui facilite la vérification de compatibilité.

• New Holland , John Deere et Case IH : les marques les plus représentées, des séries XL aux Puma côté Case IH.
• Renault , Deutz-Fahr et Massey Ferguson : un choix régulier de pivots pour tracteurs.
• Claas , Fendt , Fiat , Valtra , Ford et Same : des pièces selon les arrivages.
• Manitou , JCB et Merlo : des pivots issus de chariots télescopiques.
• Zetor et McCormick : quelques références selon les déconstructions.

Pivot de pont avant John Deere et Case IH

Les tracteurs John Deere et Case IH figurent parmi les plus présents sur notre parc. Sur ces machines, le pivot travaille souvent avec des ponts de fournisseurs spécialisés, et une même pièce peut équiper plusieurs séries. Nos techniciens comparent la référence de votre pivot John Deere ou Case IH avec celle de la machine d'origine avant toute proposition.

Pivot de pont avant Massey Ferguson, Renault et New Holland

Les pivots Massey Ferguson, Renault et New Holland côtoient dans le catalogue des ensembles complets. Lorsque plusieurs organes sont touchés, l'échange d'un pont avant complet peut se révéler plus économique que la réfection pièce par pièce. Les tracteurs Renault restent nombreux dans les exploitations françaises, et leurs pièces neuves deviennent difficiles à trouver.

Pont avant tracteur par marque et par équipementier : Carraro, ZF, Dana

De nombreux constructeurs de tracteurs ne fabriquent pas eux-mêmes leur pont avant : ils l'achètent à des spécialistes comme Carraro, ZF ou Dana. Un même pont, et donc un même pivot, peut ainsi se retrouver sur des tracteurs de marques différentes. La plaque du pont, fixée sur le carter, indique le fabricant et la référence de l'ensemble : c'est l'information la plus fiable pour vérifier la compatibilité d'un pivot d'occasion.

Comment choisir le bon pivot ?

• Relevez la marque, le type commercial et le numéro de série du tracteur.
• Notez le fabricant et la référence inscrits sur la plaque du pont avant.
• Précisez s'il s'agit du pivot supérieur ou inférieur, côté droit ou gauche.
• Vérifiez l'état de la pièce proposée : portées lisses, filetage sain, logements de roulement intacts.
• Utilisez les filtres « marque de votre machine » et « modèle de votre machine » de cette page.

Deux machines d'apparence proche peuvent recevoir des pivots différents selon l'année de production ou le fournisseur du pont. Nos techniciens confrontent votre besoin à la fiche de la pièce avant l'expédition, pour une compatibilité vérifiée.

Dépose et remontage : démontage du réducteur et du pivot

Sur un pont moteur, l'accès au pivot passe souvent par le démontage du réducteur de pont avant : machine calée, roue déposée, huile vidangée, puis dépose du réducteur et du porte-fusée selon l'ordre prévu par le constructeur. Repérez et conservez les cales de réglage, car leur épaisseur conditionne le jeu final. Remplacez systématiquement les joints et les soufflets, graissez les portées avant remontage et respectez les couples de serrage. Contrôlez enfin le parallélisme et le jeu à la roue après l'intervention.

Entretien : prolonger la vie du pivot

• Respectez les intervalles de graissage indiqués par le constructeur, en insistant après les travaux en conditions humides.
• Ne dirigez jamais le jet haute pression directement sur les articulations lors du lavage.
• Vérifiez visuellement les joints à chaque vidange.
• Contrôlez le jeu à la roue une fois par saison.
• Intervenez dès l'apparition d'un jeu, avant que les organes voisins ne soient touchés.

Pourquoi choisir un pivot de pont avant d'occasion ?

Un pivot neuf, lorsqu'il est encore référencé par le constructeur, représente un budget significatif auquel s'ajoutent souvent des délais d'approvisionnement. Sur une machine ancienne, la pièce neuve devient souvent difficile à trouver. La pièce de tracteur d'occasion devient alors la solution la plus réaliste : pièce d'origine, cotes exactes, disponibilité immédiate. Remettre en service un tracteur avec des pièces de pont avant d'occasion contrôlées coûte une fraction du prix d'un remplacement de machine, tout en évitant la production d'une pièce neuve.

Déconstruction et contrôle en atelier chez TMC Bejenne

• Chaque machine entrante fait l'objet d'un inventaire : les organes sont démontés, identifiés, nettoyés puis évalués un par un.
• Le contrôle porte sur les portées de roulement, les cannelures, la rectitude de l'axe, les filetages et la corrosion.
• Sur les pivots de machines à quatre roues motrices, le passage de l'arbre et le logement de joint sont également examinés.
• Ce qui présente un défaut est écarté ; ce qui est sain rejoint le stock avec la référence de sa machine d'origine.
• Spécialiste de la pièce agricole d'occasion depuis 1945, TMC Bejenne s'appuie sur un parc de 11 hectares et 25 000 références.

Télescopiques et presses : des pivots aussi

Cette famille ne concerne pas uniquement le tracteur agricole. Certains pivots proviennent de chariots télescopiques ou de presses. Sur ces machines, la géométrie et les efforts diffèrent, mais la logique reste la même : un axe, des bagues, des joints et un réglage de jeu. Si vous ne trouvez pas la référence correspondant à votre modèle, sollicitez-nous : le stock évolue au rythme des machines déconstruites, et une pièce non encore mise en ligne peut déjà être disponible à Naintré. Nos techniciens répondent au 05 86 24 00 26, et chaque fiche produit propose une demande de devis.
