Prise de force d'occasion

Fonctionnement et rotation de la prise de force

Le schéma reste le même sur la plupart des tracteurs agricoles. Un arbre prélève le mouvement du moteur, un embrayage de prise de force l'enclenche, puis un train d'engrenages ramène la vitesse de rotation au régime voulu. L'arbre cannelé sort à l'arrière, sous le relevage, et tourne à un nombre de tours par minute normalisé. Sur les tracteurs récents, l'embrayage de prise multidisque baigne dans l'huile et se commande par un bouton électrohydraulique. Sur les machines anciennes, la prise de force dépend souvent de l'embrayage principal, avec une pédale à double course.

Arbre cannelé, embrayage, commande : le stock TMC Bejenne

• Arbre de prise de force : arbres de sortie et embouts cannelés 6 ou 21 cannelures.
• Embrayage de prise : packs de disques, pistons et freins de prise de force.
• Commandes : leviers mécaniques, distributeurs et électrovannes de commande.
• Carters : boîtiers de prise de force arrière et carters de protection.
• Renvois : pignons, roulements, joints et renvois d'angle.

Régime de prise de force : 540, 540E et 1 000 tr/min

Le régime de prise de force se choisit selon l'outil, pas selon le tracteur. Le 540 tr/min entraîne la majorité des outils courants : faucheuse, épandeur, pulvérisateur ou petit broyeur. Le 540E atteint la même vitesse avec un régime moteur plus bas, ce qui réduit la consommation sur les travaux légers. Le 1 000 tr/min sert les outils qui demandent du débit et de la puissance, comme les grosses presses à balles. Un tracteur polyvalent propose les trois régimes.

Sens de rotation, cannelures et embouts

• Sens de rotation : horaire, vu depuis l'arrière du tracteur.
• 540 tr/min : embout de 1 3/8 pouce à 6 cannelures.
• 1 000 tr/min : embout de 1 3/8 pouce à 21 cannelures, ou 1 3/4 pouce à 20 cannelures sur les gros tracteurs.
• Embout interchangeable : certains tracteurs permettent de changer l'embout selon l'outil.
• Prise de force proportionnelle : sa vitesse suit l'avancement du tracteur, pour les remorques à essieu moteur.

Pompe à eau, fendeuse à bois, broyeur de branches, treuil

La prise de force transforme le tracteur en source d'énergie, à poste fixe comme en avançant. Une pompe à eau sur prise de force sert à l'irrigation, au remplissage des tonnes et au transfert. Un broyeur de branches ou un gyrobroyeur demande du couple et une sécurité de cardan. Une fendeuse à bois ou un treuil forestier travaillent tracteur arrêté, à régime stable. Chaque outil impose son régime et sa puissance : vérifiez-les avant d'acheter, puis contrôlez l'état de l'embout de prise de force.

Accessoires et outils : scie circulaire, groupe électrogène

• Scie circulaire : travail à poste fixe, régime constant et carter de protection obligatoire.
• Groupe électrogène : demande un régime précis pour tenir la fréquence du courant.
• Compresseur : fournit l'air en atelier ou au champ, sans moteur dédié.
• Poulie : entraîne une machine par courroie, sur les tracteurs anciens notamment.
• Pompe hydraulique : alimente un circuit séparé, voir nos pompes hydrauliques d'occasion.

Cardan agricole avec embrayage et sécurité

Le cardan relie l'arbre de prise de force du tracteur à l'outil. Chaque outil reçoit un cardan agricole spécifique : longueur, profil des tubes de transmission et type de sécurité. Le limiteur de couple à friction, véritable embrayage de sécurité, protège l'outil des chocs, la roue libre laisse les masses lourdes ralentir seules, le boulon de cisaillement cède avant la transmission. Un cardan trop long ou trop court abîme l'embout de prise de force : contrôlez le recouvrement des tubes, relevage en position haute comme en position basse.

Manchon, adaptateur, multiplicateur et réducteur

• Manchon : change le profil de l'embout pour accepter un autre cardan.
• Adaptateur : passe de 6 à 21 cannelures, sans modifier le régime.
• Rallonge : allonge l'embout quand l'outil est éloigné du tracteur.
• Réduction : réduit le diamètre pour un outil plus léger.
• Multiplicateur et réducteur : boîtiers qui changent réellement la vitesse, par exemple pour entraîner un outil 1 000 tr/min sur une prise de force 540.
• Règle : un simple adaptateur ne change jamais la vitesse ; un outil 540 entraîné à 1 000 tr/min se détruit.

Cardan agricole d'occasion pas cher pour gyrobroyeur

Le cardan pour gyrobroyeur encaisse des chocs violents, sur les souches comme sur les pierres : sa roue libre et son limiteur s'usent vite. Avant de chercher un cardan agricole d'occasion pas cher, vérifiez l'embout de prise de force du tracteur. Des cannelures matées usent le cardan neuf en quelques heures, et l'économie disparaît. TMC Bejenne fournit les arbres et embouts côté tracteur, d'origine constructeur, qui redonnent un ajustement sain au cardan.

Prise de force tracteur par marque

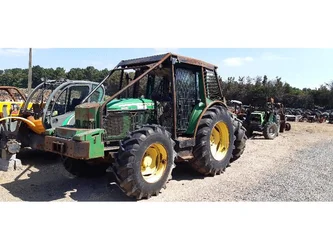

• John Deere : séries 5000, 6000 et 8000, dont 6400, 6420 et 6910.

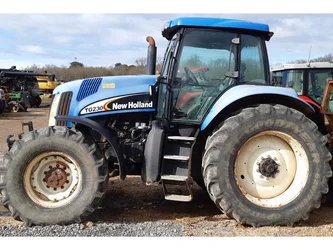

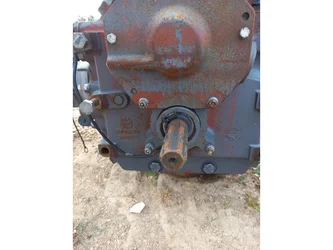

• New Holland : séries TL, TM, TS, TVT, T5, T6, T7 et T8.
• Massey Ferguson : séries 6400, 6600 et 7600 ; Valmet : T213.
• Renault : Ares, Celtis et séries 54.

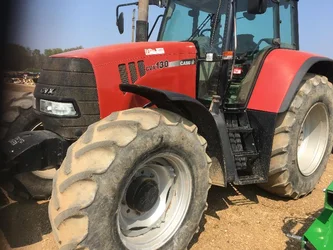

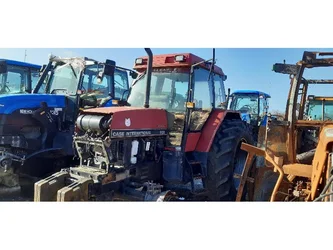

• Case IH CS, CVX et Maxxum, Deutz-Fahr , Claas Arion et Nexos, Fendt : tracteurs de moyenne et forte puissance.
• Ford , Fiat et Same : tracteurs anciens et de collection, des Ford 5000 aux Same Silver.
• Kubota : prises de force de tracteurs de la série M.

Prise de force avant, micro-tracteur et cardan

La prise de force avant n'est pas une prise arrière retournée : elle a son propre embrayage, son carter et souvent un sens de rotation adapté. Elle se cherche dans notre gamme prise de force avant, avec le relevage avant qui l'accompagne. Sur un micro-tracteur, l'embout est plus petit et la puissance limitée : une fendeuse ou un broyeur se choisit en fonction de la puissance disponible à la prise de force, pas de la puissance du moteur. Le cardan pour micro-tracteur, plus court et plus fin, se choisit selon la catégorie d'attelage.

Entretien et pièces de cardan et de prise de force

• Contrôlez le niveau d'huile de transmission : la prise de force partage souvent ce carter.
• Surveillez un patinage à l'enclenchement, signe de disques d'embrayage usés.
• Vérifiez l'état des cannelures à chaque changement d'outil.
• Remontez toujours le carter de protection et le bol de l'embout.
• Graissez les croisillons et les tubes du cardan, et remplacez les pièces de cardan usées.
• Une fuite au joint de sortie se traite avant qu'elle n'abîme le roulement.

Cardan agricole grand angle et homocinétique

Un cardan classique accepte un angle limité entre le tracteur et l'outil : au-delà, il vibre et use l'embout de prise de force. Le cardan grand angle, à double croisillon homocinétique, garde une vitesse régulière jusqu'à de forts angles de braquage. Il équipe les outils traînés qui tournent court, comme les épandeurs et certaines presses. Côté tracteur, l'embout doit être en parfait état : un jeu dans les cannelures annule le bénéfice du montage homocinétique.

Prise de force tracteur d'occasion et prix

• Prix du neuf : une prise de force complète touche au pont arrière et pèse lourd sur la facture.
• Prix de l'occasion : une pièce d'origine déconstruite revient bien moins cher, à qualité constructeur.
• Devis : le prix d'une prise de force dépend de la référence, de l'état et du transport.
• Exemple : une prise de force de Massey Ferguson série 6400 se chiffre sur la référence, pas sur le seul modèle.
• Conseil : comparez le prix d'une pièce d'occasion avec le coût d'immobilisation du tracteur.

Prises de force contrôlées par TMC Bejenne depuis 1945

Fondée en 1945, TMC Bejenne remet en circulation les organes mécaniques des tracteurs déconstruits. Sur notre parc de 11 hectares, chaque prise de force est déposée, contrôlée puis rattachée au modèle du tracteur dont elle provient. Notre catalogue de 25 000 références couvre aussi la transmission et le relevage, avec des stabilisateurs d'attelage qui maintiennent l'outil aligné sur le cardan. Pour un devis, appelez le 05 86 24 00 26.
