Système électrique tracteur agricole : schéma, branchements et pièces d'occasion
Le système électrique d'un tracteur agricole est un ensemble de circuits interdépendants qui conditionne à la fois le démarrage, la recharge de la batterie et le fonctionnement de l'ensemble des équipements embarqués. Sur des tracteurs John Deere, New Holland, Case IH, Massey Ferguson, Fendt, Deutz-Fahr ou Claas, comprendre le schéma électrique et le rôle de chaque composant est indispensable pour diagnostiquer une panne, réaliser un branchement ou anticiper un remplacement.
Quel est le système électrique d'un tracteur agricole ?
Le schéma électrique d'un tracteur agricole repose sur un circuit 12 volts en courant continu. Quelle énergie utilise le tracteur ? Le moteur fonctionne au gazole, mais l'ensemble des systèmes électriques : démarrage, recharge, éclairage, commandes hydrauliques et électronique embarquée - dépend d'un réseau électrique basse tension alimenté par une batterie au plomb et entretenu par un alternateur.

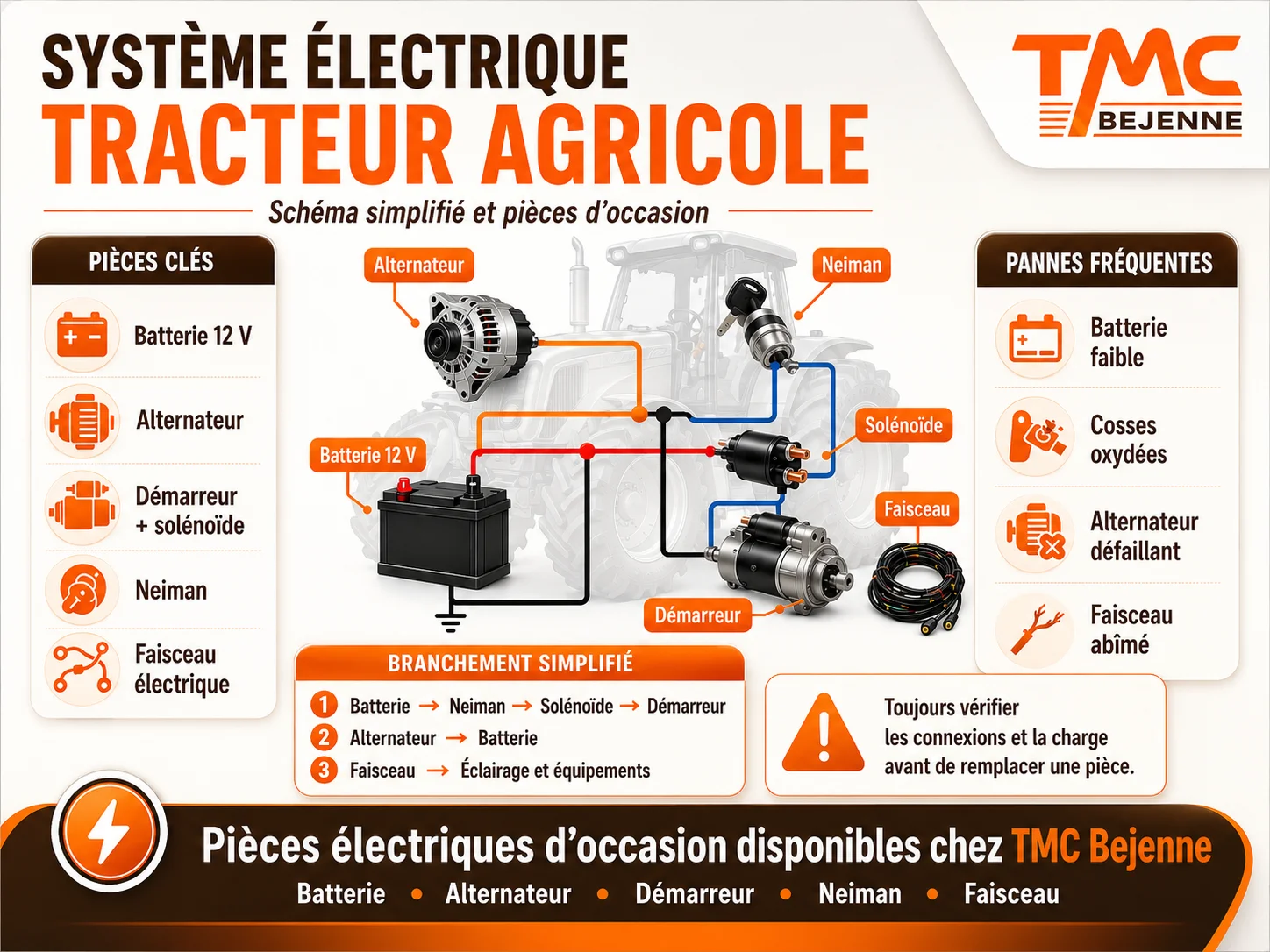

Le circuit se divise en plusieurs sous-ensembles : le circuit de démarrage (batterie, Neiman, solénoïde, démarreur), le circuit de charge batterie (alternateur, régulateur de tension, batterie), les circuits auxiliaires (éclairage, systèmes hydrauliques, systèmes d'éclairage, prise de force électrique) et le faisceau électrique qui relie l'ensemble. Sur les tracteurs modernes, des boîtiers électroniques et des capteurs s'ajoutent à ce schéma de base.
Quels sont les composants électriques d'un tracteur agricole ?

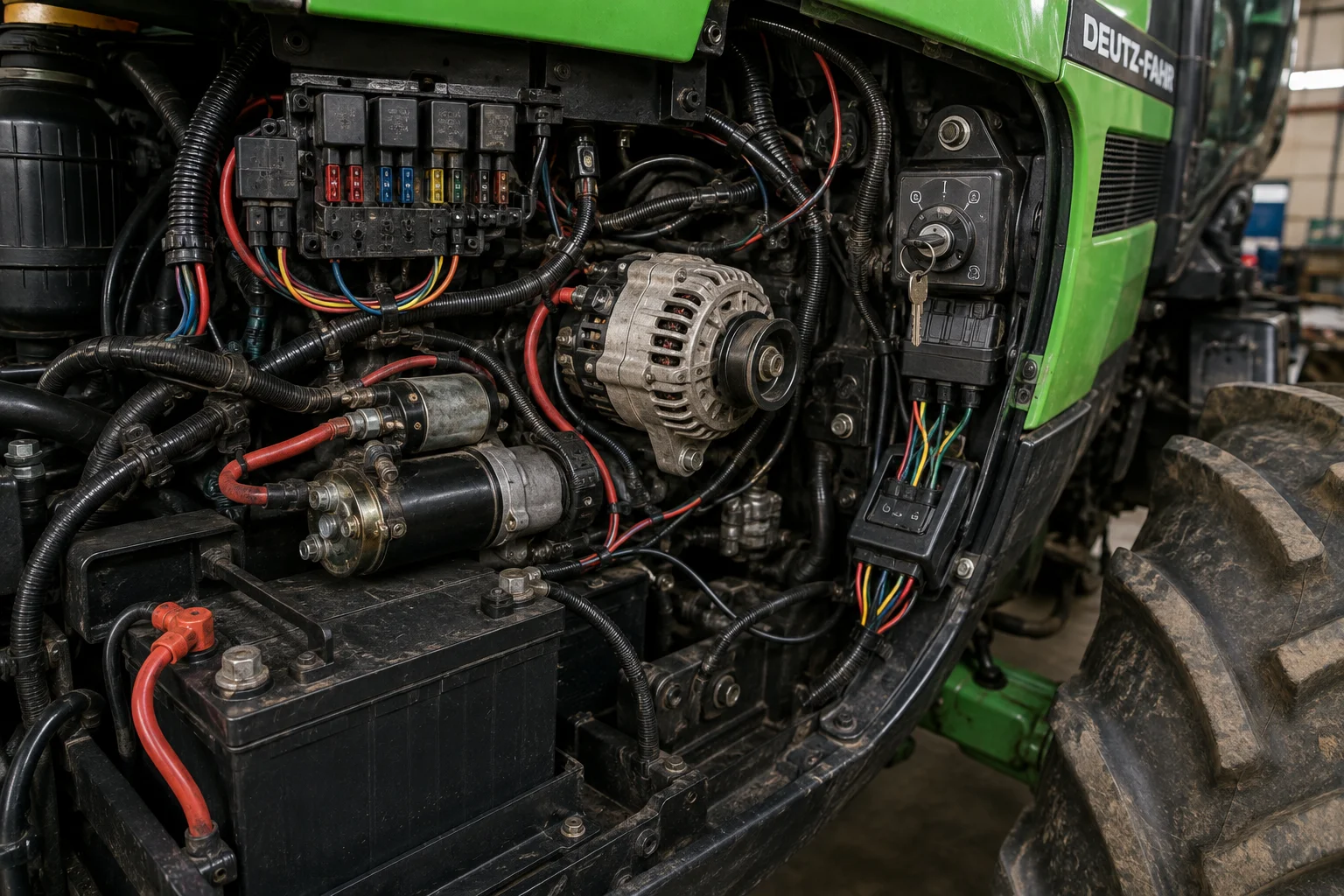

Le circuit électrique d'un tracteur agricole s'articule autour des composants suivants :
- Batterie : stocke l'énergie électrique nécessaire au démarrage et alimente les équipements électriques moteur à l'arrêt. La capacité de la batterie et son voltage (12 V sur les tracteurs agricoles courants) conditionnent la puissance de démarrage disponible.
- Alternateurs : rechargent la batterie en continu moteur tournant. Les alternateurs haute performance sur les tracteurs modernes alimentent également les équipements électroniques embarqués.
- Régulateurs de tension : maintiennent la tension de charge dans les limites acceptables pour protéger la batterie et les composants électriques.
- Câbles et faisceau électrique : les harnais de câbles relient l'ensemble des composants. La qualité des câbles électriques et l'état des connexions conditionnent la fiabilité de tout le circuit.
- Bougies de préchauffage : présentes sur les moteurs diesel, elles facilitent le démarrage par temps froid en préchauffant la chambre de combustion.
- Neiman et contacteur de démarrage : commutent les circuits d'alimentation lors de la mise en route.
Branchement démarreur tracteur : fonctionnement et solénoïde de démarrage
Le démarreur est un moteur électrique de grande puissance qui entraîne mécaniquement le moteur thermique lors du démarrage. Il est alimenté directement par la batterie via un solénoïde de démarrage (ou contacteur électromagnétique).
Le schéma branchement solénoïde suit le principe suivant : quand le Neiman est tourné en position démarrage, il envoie un signal de faible intensité vers le solénoïde. Ce dernier ferme alors un circuit à haute intensité entre la batterie et le démarreur, permettant le lancement moteur. Ce circuit à deux étages — commande faible courant / puissance fort courant — protège le contacteur de démarrage de l'usure prématurée.
Les pannes fréquentes sur ce circuit sont : solénoïde défaillant (bruit de clic sans démarrage), connexion batterie oxydée (chute de tension sous charge), ou démarreur usé (démarrage lent ou absence totale de réaction). Sur des tracteurs Massey Ferguson ou Renault, ces pannes sont fréquentes après hivernage. TMC Bejenne propose des démarreurs tracteur d'occasion contrôlés pour les principales marques agricoles.
Branchement Neiman tracteur agricole : contacteur à clé et circuit de démarrage
Le Neiman est le commutateur à clé du tracteur agricole. Il commande plusieurs circuits selon la position de la clé : alimentation des équipements électriques, préchauffage et démarrage. Sur les tracteurs agricoles, les Neiman sont généralement à 4 ou 5 broches selon les fonctions embarquées.
Points clés du branchement Neiman tracteur agricole :
- Position 0 (arrêt) : tous les circuits sont coupés, sauf parfois l'éclairage position.
- Position 1 (marche) : alimentation de l'ensemble des équipements électriques et des systèmes électriques de commande.
- Position 2 (préchauffage) : alimentation des bougies de préchauffage sur les moteurs diesel.
- Position 3 (démarrage) : envoi du signal de commande vers le solénoïde de démarrage.
Le branchement contacteur à clé 5 broches suit un schéma standardisé sur la plupart des tracteurs agricoles, mais le câblage spécifique varie selon le constructeur. Un branchement contacteur démarrage Massey Ferguson ne sera pas identique à celui d'un Case IH : consultez le schéma électrique propre à votre modèle avant toute intervention.
Branchement alternateur tracteur : le circuit de charge batterie
L'alternateur est le générateur électrique du tracteur. Il convertit l'énergie mécanique du moteur en courant alternatif, puis le régulateur de tension intégré le convertit en courant continu 12 V pour recharger la batterie et alimenter les circuits électriques.
Le circuit de charge batterie comprend : l'alternateur, le régulateur de tension (intégré ou externe selon les générations), les câbles de liaison vers la batterie et le fusible de protection de ligne. Le branchement alternateur tracteur suit un schéma simple : la borne B+ relie l'alternateur à la batterie via un câble de fort section, la borne D+ (ou IG) reçoit l'excitation de démarrage depuis le Neiman. Sur les tracteurs anciens à alternateurs bi-circuit, le câblage diffère légèrement.
Les pannes les plus courantes sont : alternateur usé (batterie qui se décharge progressivement), régulateur de tension défaillant (surcharge ou sous-charge de la batterie), ou câbles de liaison oxydés (chute de tension). Des alternateurs tracteur d'occasion contrôlés sont disponibles chez TMC Bejenne pour les principales marques.
Faisceau électrique tracteur agricole : les câbles et circuits à inspecter
Le faisceau électrique est l'ensemble des harnais de câbles qui relient tous les composants électriques du tracteur. Sur les tracteurs agricoles anciens ou après une longue période d'utilisation, c'est souvent lui qui est à l'origine de pannes difficiles à localiser.
Les points de contrôle prioritaires sur le faisceau électrique tracteur agricole :
- Câbles d'alimentation principale : câble batterie vers démarreur et câble masse. Un câble de masse mal fixé ou oxydé provoque des chutes de tension sur l'ensemble du circuit.
- Connecteurs et cosses : l'oxydation des connexions est la première cause de faux contacts. Nettoyer et resserrer systématiquement les cosses avant hivernage.
- Gaines et isolants : les gaines craquelées laissent les câbles électriques à nu, favorisant les courts-circuits. À inspecter particulièrement dans les zones de frottement (passages de tablier, articulations).
- Fusibles : vérifier l'état de chaque fusible et son calibrage. Un fusible remplacé par un calibre supérieur masque souvent un défaut de câblage sous-jacent.
Le faisceau électrique Renault est particulièrement sensible au vieillissement sur les générations 80-90, tout comme le faisceau New Holland sur les séries T. Des faisceaux électriques d'occasion sont disponibles chez TMC Bejenne pour les modèles les plus demandés.
Schémas et pièces électriques d'occasion chez TMC Bejenne
TMC Bejenne dispose depuis 1945 d'un stock important de composants électriques d'occasion, issus de la déconstruction de tracteurs agricoles contrôlés en atelier : démarreurs, alternateurs, Neiman, faisceaux électriques, régulateurs de tension, bougies de préchauffage, capteurs et contacteurs pour les grandes marques du marché.
Que vous recherchiez des pièces pour reconstituer le schéma électrique d'un Massey Ferguson 140, pour refaire le faisceau d'un Renault ou pour remplacer l'alternateur d'un New Holland, nos techniciens spécialisés identifient la pièce compatible avec votre modèle. Plus de 25 000 références disponibles en stock permanent. Contactez notre équipe au 05 86 24 00 26.
Le système électrique d'un tracteur agricole repose sur un circuit 12 V en courant continu. Il comprend la batterie au plomb, l'alternateur chargé de la recharge, le Neiman comme commutateur principal, le démarreur pour lancer le moteur, le solénoïde de démarrage, les régulateurs de tension, le faisceau électrique et les circuits auxiliaires (éclairage, capteurs, commandes hydrauliques). Sur les tracteurs modernes, des boîtiers électroniques pilotent également les systèmes de gestion moteur.
Un tracteur agricole fonctionne grâce à un moteur diesel qui entraîne mécaniquement les roues via la transmission. L'énergie électrique, issue de la batterie et de l'alternateur, alimente le démarrage et l'ensemble des équipements électriques. La prise de force transmet la puissance aux outils attelés. Sur les tracteurs modernes, les systèmes hydrauliques et les circuits électriques pilotent les fonctions de relevage, de gestion moteur et des assistances embarquées.
Sur un Massey Ferguson, le contacteur de démarrage suit le schéma classique à 4 ou 5 broches : alimentation permanente batterie (30), alimentation accessoires (15), sortie démarrage vers solénoïde (50), et selon les modèles, borne de préchauffage (19) et borne de masse. Consultez impérativement le schéma électrique spécifique à votre série avant intervention. Pour identifier la pièce compatible, contactez TMC Bejenne au 05 86 24 00 26.
